一、液壓泵的確定與所需功率的計算


1.液壓泵的確定


(1)確定液壓泵的最大工作壓力。液壓泵所需工作壓力的確定，主要根據液壓缸在工作循環各階段所需最大壓力p1，再加上油泵的出油口到缸進油口處總的壓力損失ΣΔp，即
pB=p1+ΣΔp

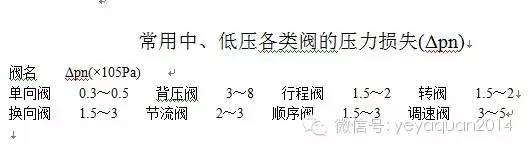

ΣΔp 包括油液流經流量閥和其他元件的局部壓力損失、管路沿程損失等，在系統管路未設計之前，可根據同類系統經驗估計，一般管路簡單的節流閥調速系統ΣΔp為 (2～5)×105Pa，用調速閥及管路復雜的系統ΣΔp為(5～15)×105Pa，ΣΔp也可只考慮流經各控制閥的壓力損失，而將管路系統的沿程損失忽略不計，各閥的額定壓力損失可從液壓元件手冊或產品樣本中查找，也可參照下表選取。


(2)確定液壓泵的流量qB。泵的流量qB根據執行元件動作循環所需最大流量qmax和系統的泄漏確定。


①多液壓缸同時動作時，液壓泵的流量要大于同時動作的幾個液壓缸(或馬達)所需的最大流量，并應考慮系統的泄漏和液壓泵磨損后容積效率的下降，即
qB≥K(Σq)max(m3/s)

式中：K為系統泄漏系數，一般取1.1～1.3，大流量取小值，小流量取大值；(Σq)max為同時動作的液壓缸(或馬達)的最大總流量(m3/s)。


②采用差動液壓缸回路時，液壓泵所需流量為：

qB≥K(A1-A2)vmax(m3/s)
式中：A 1，A 2為分別為液壓缸無桿腔與有桿腔的有效面積(m2)；vmax為活塞的最大移動速度(m/s)。


③當系統使用蓄能器時，液壓泵流量按系統在一個循環周期中的平均流量選取，即
qB= ViK/Ti

式中：Vi為液壓缸在工作周期中的總耗油量(m3)；Ti為機器的工作周期；Z為液壓缸的個數。


(3)選擇液壓泵的規格：


根據上面所計算的最大壓力pB和流量qB，查液壓元件產品樣本，選擇與PB和qB相當?shù)囊簤罕玫囊?guī)格型號。上面所計算的最大壓力pB是系統靜態壓力，系統工作過程中存在著過渡過程的動態壓力，而動態壓力往往比靜態壓力高得多，所以泵的額定壓力pB應比系統最高壓力大25%～60%，使液壓泵有一定的壓力儲備。若系統屬于高壓范圍，壓力儲備取小值；若系統屬于中低壓范圍，壓力儲備取大值。


(4)確定驅動液壓泵的功率。


①當液壓泵的壓力和流量比較衡定時，所需功率為：
p=pBqB/103ηB (kW)    (這里是壓力流量國際單位，一般國內常用電機功率= 壓力（兆帕）x 流量（升/分鐘）/ 60 (系數) x效率)

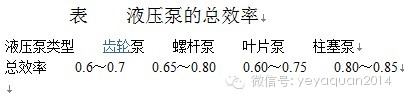

式中：pB為液壓泵的最大工作壓力(N/m2)；qB為液壓泵的流量(m3/s)；ηB為液壓泵的總效率，各種形式液壓泵的總效率可參考下表估取，液壓泵規格大，取大值，反之取小值，定量泵取大值，變量泵取小值。



②在工作循環中，泵的壓力和流量有顯著變化時，可分別計算出工作循環中各個階段所需的驅動功率，然后求其平均值，即





式中：t1，t2，…，tn為一個工作循環中各階段所需的時間；P1，P2，…，Pn為一個工作循環中各階段所需的功率(kW)。
按上述功率和泵的轉速，可以從產品樣本中選取標準電動機，再進行驗算，使電動機發出最大功率時，其超載量在允許范圍內。
